Схемы подключения батарей отопления, виды систем отопления

Для начала необходимо рассмотреть, какие виды подключения радиаторов (батарей) отопления существуют, схемы подключения радиаторов отопления, рассмотрим их преимущества и недостатки. Схема установки радиаторов отопления.

  1. Однотрубная система

    Однотрубная система

    Однотрубные системы отопления применяются, в основном, в многоэтажных зданиях, так называемый верхний розлив. Когда горячая вода подаётся сверху вниз постепенно отдавая тепло через батареи отопления. Основным недостатком данного вида отопления является трудность регулировки отдачи тепла в каждом теплоносителе. Для этого требуются дополнительные приборы и элементы монтажа. Такие как байпас с игольчатым краном (перемычка параллельно батарее), водозапорные краны на входе и выходе радиаторов оопления. (для того, чтобы можно было перекрыть неиспользуемые приборы). Так же необходим кран Маевского для спуска воздуха из радиатора. Главным же недостатком данного вида подключения является то, что вода на нижних этажах будет холоднее, чем на верхних. Тем более нельзя исключать человеческий фактор, когда люди закрывают или полностью блокируют байпас, ошибочно думая, что увеличивают теплоотдачу в отдельно взятой квартире. На самом деле скорость потока уменьшается и батареи греют значительно слабее, как в этой комнате, так и по всему стояку.

  2. Двухтрубная система

    Двухтрубная система

    Двухтрубные системы лишены этих недостатков. Подача горячей воды происходит по одной трубе, а обратки по другой. Батареи в итоге подключаются параллельно. И отключение какого – либо одного или нескольких элементов практически не влияет на работу системы. Обычно именно такую схему подключения используют в частных домах и коттеджах.

Температурный режим обеспечивается установкой в систему на подающую трубу терморегулятора. Давление в системе обеспечивает циркуляционный насос, который ставится на обратку возле окончания трассы возле котла.

Можно использовать систему и без насоса, но тогда прямая подача осуществляется сверху, а трубы прокладываются под наклоном в 1% (то есть на 100 метров трубы она должна опуститься на 1 метр)

Так же необходимо установить расширительный бачок и предусмотреть трубу для наполнение системы водой и аварийный слив в системе (в нижней точке).

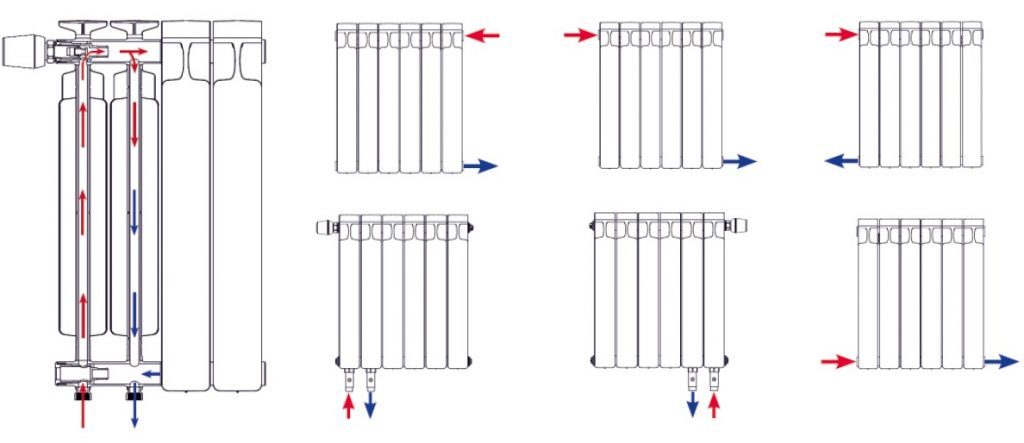

Схема установки радиаторов отопления, схемы подключения батарей отопления

Существует несколько схем подключения радиаторов отопления

Диагональное подключение батареи

Диагональное подключение батареи

Диагональное подключение батареи

Сверху подаётся горячая вода, снизу по диагонали – выход. Такое подключение имеет наиболее высокий КПД. Особенно это заметно при многосекционных радиаторах.

Нижнее подключение радиатора

Нижнее подключение радиатора

Нижнее подключение радиатора

КПД такого подключение снижается приблизительно на 10% , но, обычно имеет более эстетичный внешний вид.

Боковое или одностороннее подключение батарей отопления

Боковое или одностороннее подключение

Боковое или одностороннее подключение

Имеет промежуточные характеристики между описанными выше, верний патрубок используется для подключения подачи – нижний для обратки.

В заключении несколько советов по установке батарей отопления:

  1. Устанавливайте радиаторы отопления под окнами – это поставит тепловой барьер для холодного воздуха и улучшит циркуляцию в помещении
  2. Расстояние между батареей и стеной 2-4 см улучшает конвекцию
  3. Расстояние от пола до низа радиатора примерно 10 см.
  4. Такое же или чуть большее расстояние необходимо выдержать и до подоконника

Существует множество труб, которыми можно выполнить соединение, о которых мы писали ранее. Диаметр более 25 мм в бытовых условиях применять нецелесообразно. Многое зависит от количества радиаторов подключаемых в систему, площади обогрева и типа применяемого котла. Читайте инструкции !!!!
